HDL-LWGY涡轮流量计

更新时间:HDL-LWGY涡轮流量计

已被浏览:

详细介绍

一、涡轮流量计概述

1、LWGY型涡轮流量传感器(以下简称传感器)可测量液体的流量。传感器具有准确度高、寿命长、操作维护简单等特点,广泛用于石油、化工、冶金、供水、造纸等行业,该流量计是节能的理想仪表。

2、传感器适用于测量与不锈钢1Cr18Ni9Ti、2Cr13及刚玉A1203、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。

3、传感器适用于在工作温度下粘度小于5×10-6m2/s的介质,对于大于5×10-6m2/s的液体,要对传感器进行实液标定后使用。

4、传感器的型号规定

LWGY    XXX

无此标记为非防爆型

B为防爆型

2位或3位数字,表示公称通径

无此标记为基本型(电压脉冲信号输出)

A.4-20mA两线电流输出,远传变送型

B.电池供电现场显示型

C.现场显示/4-20mA两线电流输出,远传变送型

用于液体流量测量的涡轮流量传感器

5、如用户需用特殊型式的传感器,可协商订货,需防爆型传感器时,在订货中加以说明



二、涡轮流量计工作原理

被测液体流经传感器时,传感器内叶轮借助于液体的动能而旋转。此时,叶轮叶片使检出装置中的磁路磁阻发生周期性变化,因而在检出线圈两端就感应出频率与流量成正比的电脉冲信号,经放大器放大后远传输出。

在测量范围内,传感器的流量脉冲频率与体积流量成正比,这个比值即为仪表系数。用K表示。

K=3600X或K=

式中:f—流量信号频率(Hz)

Q—体积流量(m3/h或L/h)

N—脉冲数

V—体积总量(m3或L)

每台传感器的仪表系数由制造厂填写在检定证书中。K值设入配套的显示仪表中,便可显示出瞬时流量和体积总量。

三、  涡轮流量计主要技术参数

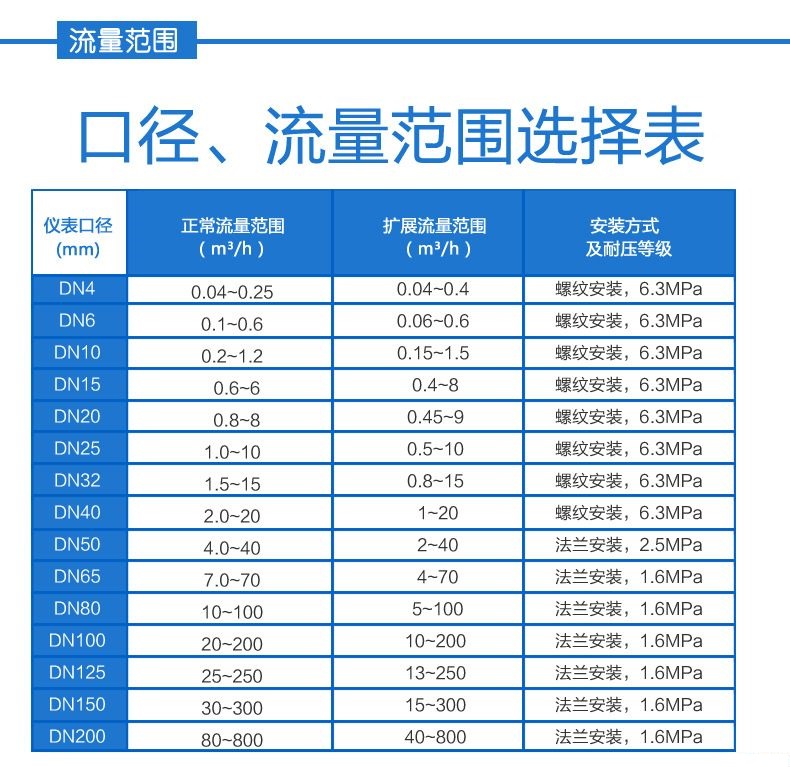

2.1、基本参数:见表一

2.2、介质温度:-20~+120℃

2.3、环境温度:-20~+50℃

2.4、供电电源:电压:12V+10%,电流:≤10mA

2.5、输出电压幅值:高电平≥8V,低电平≤0.8V。

2.6、传输距离:传感器至显示仪表的距离可达1000m
